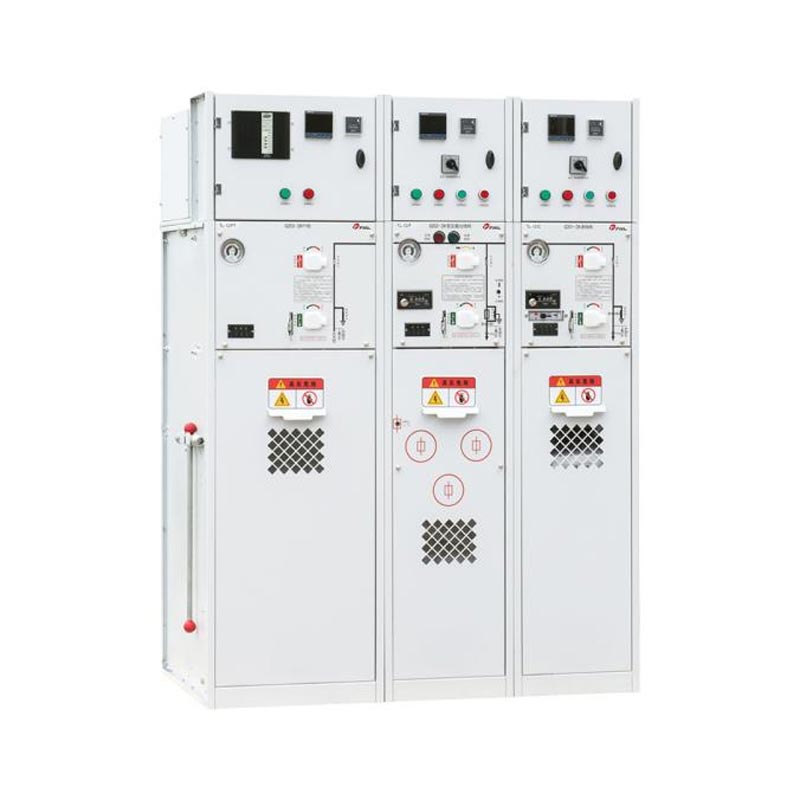

36kV SF6 Gas Insulated Switchgear
Bilang nangungunang tagagawa sa medium at low voltage switchgear, gumagawa ang Taili ng 36kV SF6 Gas Insulated Switchgear, na isang advanced na medium-voltage switchgear na idinisenyo para sa mas mataas na antas ng boltahe at mas hinihingi na mga kapaligiran ng aplikasyon. Sa pamamagitan ng paggamit ng SF6 gas insulation at sealed gas box na teknolohiya, matagumpay nitong natugunan ang dalawang pangunahing hamon ng malalaking kagamitan sa laki at mahinang adaptasyon sa kapaligiran sa 36kV na boltahe.
Ang 36kV SF6 Gas Insulated Switchgear ay isang mainam na pagpipilian para sa mga modernong sistema ng kuryente, lalo na sa mga sitwasyon kung saan limitado ang espasyo, malupit ang kapaligiran, o kinakailangan ang mataas na reliability ng power supply, tulad ng mga 36kV distribution system. Ang teknikal na kakanyahan nito ay isang pataas na extension ng 24kV SF6 gas-filled cabinet, ngunit ito ay kumakatawan sa isang mas mataas na antas ng teknolohiya sa mga tuntunin ng pagkakabukod, pagsugpo sa arko at mga proseso ng pagmamanupaktura.
Teknikal na Pagtutukoy
| Mga bagay | Yunit | Yunit C | Yunit F | Yunit V / 630A | Yunit V / 1250A | ||
| Load breaker | Pinagsamang mga bahagi | VCB | Disconnector/ earthing switch | VCB | Disconnector/ earthing switch | ||
| Na-rate na boltahe | kV | 36kV | |||||
| Na-rate na dalas | Hz | 50/60 | |||||
| Ang dalas ay makatiis ng boltahe (phase-phase/ breaker port) | kV | 40.5kV : 95/118 | |||||
| Ang salpok ng kidlat ay lumalaban sa boltahe | kV | 40.5kV : 185/215 | |||||
| Na-rate ang kasalukuyang | A | 630 | 125 | 630 | 630 | 1250 | 1250 |
| Na-rate ang kasalukuyang pagsasara ng short-circuit (peak) | kA | 50/63 | |||||
| Na-rate na maikli makatiis sa kasalukuyang | kA/4s | 20/25 | |||||
| Loop resistance | Ω | ≤300 | |||||
| Buhay na mekanikal | beses | 5000 | 5000 | 10000 | 5000/3000 | 10000 | 5000/3000 |
| Circuit breaker unit rate ng operating sequence | / | 0-0.3S-C0-180S-CO | |||||
| Klase ng proteksyon (airbox) | / | IP67 | |||||
| Klase ng proteksyon (enclosure) | / | IP4X | |||||
| Rated taunang air leakage rate | % | 0.01 | |||||

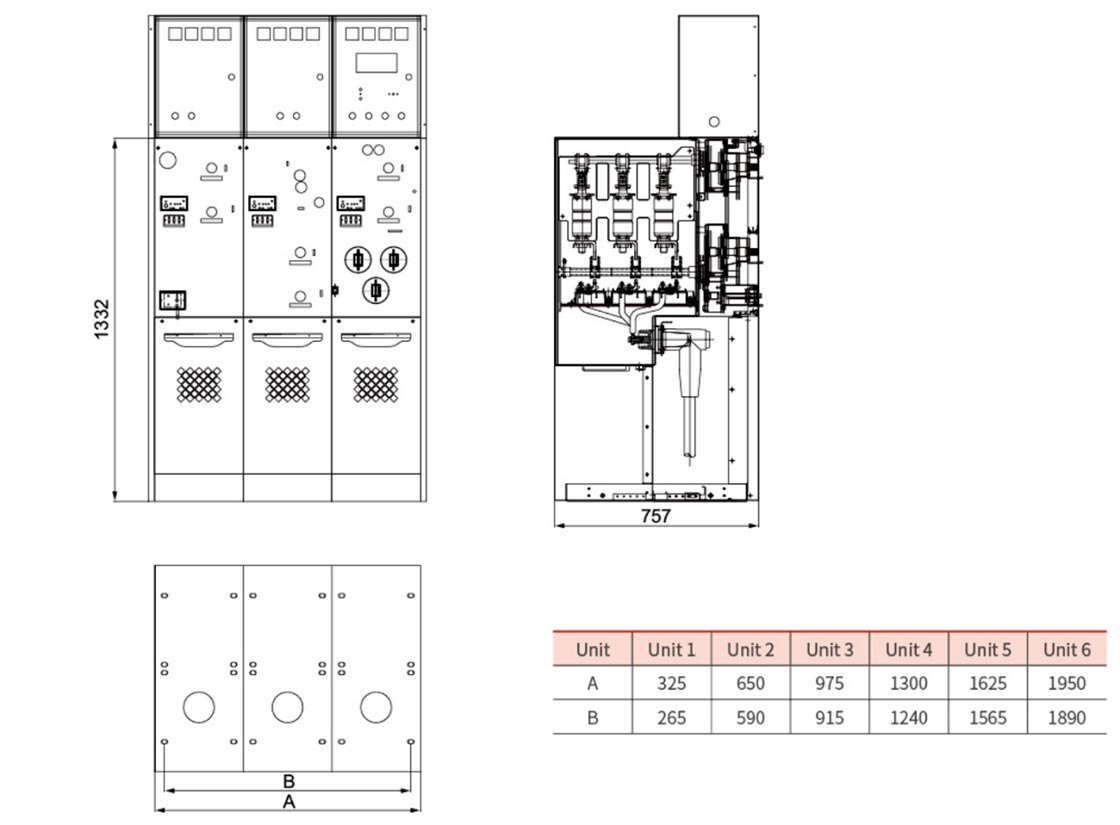

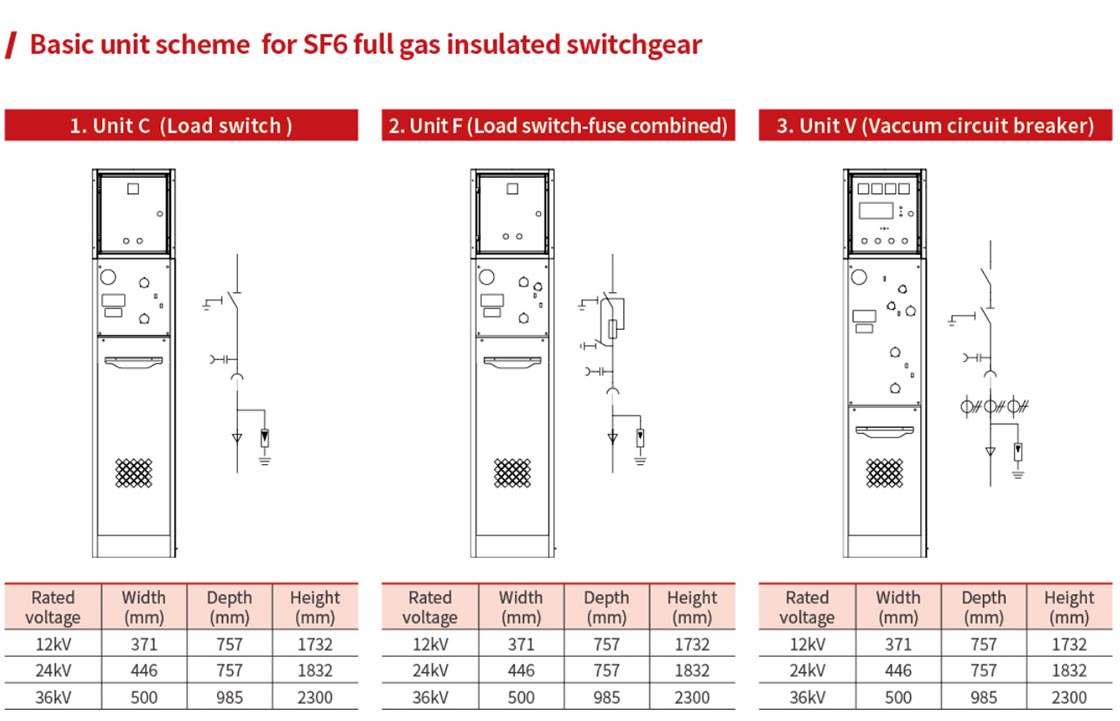

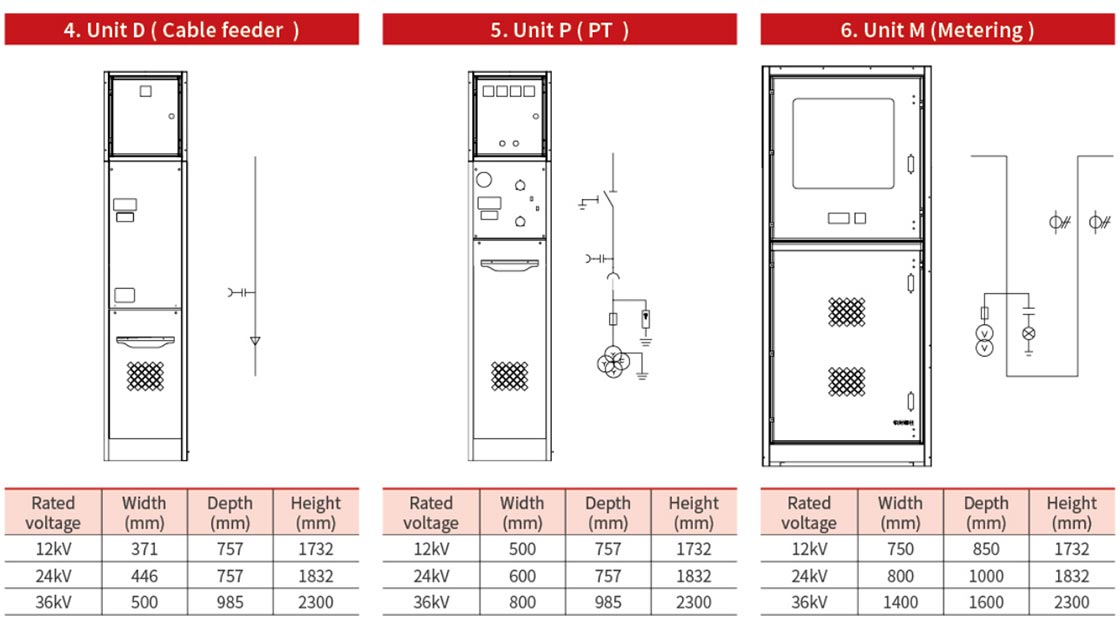

Pagguhit at mga sukat ng SF6 Insulated Switchgear
Mangyaring ibigay ang sumusunod na impormasyon, at makakapag-alok kami ng mas mahusay na mga serbisyo.
| Mga sitwasyon ng aplikasyon ng produkto | |
| Mga teknikal na parameter ng produkto |
Mga dapat tandaan
1. Mga isyu sa kapaligiran ng SF6 gas: Ito ay pantay na mahalaga para sa 36kV cabinet, at higit pa, tulad ng gas ang dami ng pagpuno ay maaaring mas malaki. Ang mahigpit na pagsunod sa mga operating procedure ay kinakailangan. Sa pagtatapos ng habang-buhay, ang mga propesyonal na kagamitan ay dapat gamitin upang mabawi ang SF6 gas, at mahigpit na ipinagbabawal ang pag-discharge nito.
2. Pag-diagnose at pagpapanatili ng fault: Ang diagnosis at pag-aayos ng mga internal na fault ay nangangailangan ng mas espesyal na kasanayan at kagamitan. Karaniwan, ito ay kailangang isagawa ng tagagawa o isang propesyonal na koponan, at ang pagpapanatili mas mahaba ang gastos at oras.
3. Mas mataas na paunang pamumuhunan: Ang isang beses na gastos sa pagbili ay karaniwang mas mataas kaysa sa tradisyonal na 36kV air-insulated switch cabinet.
