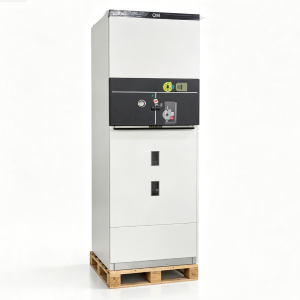

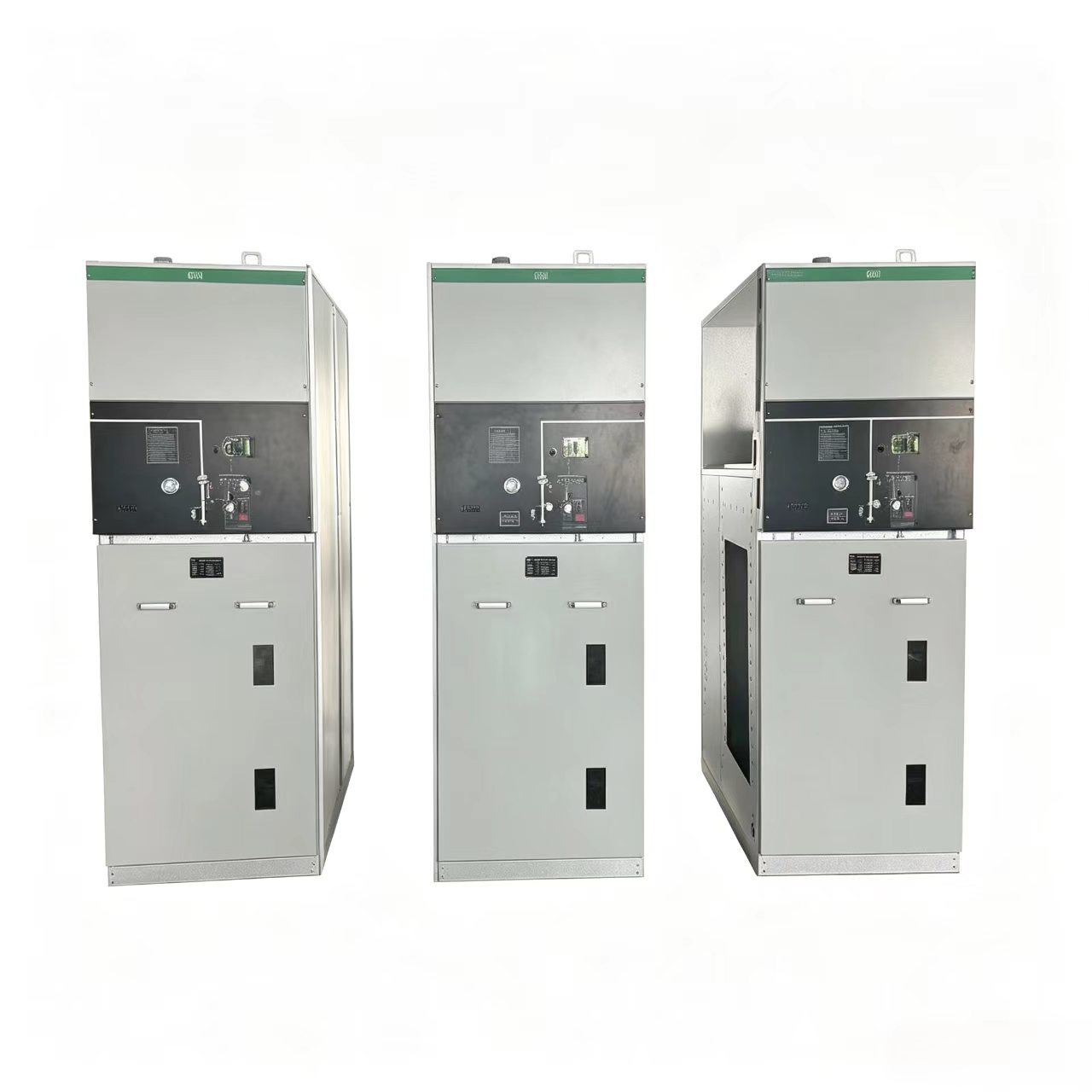

24KV Semi‑insulated Gas‑Insulated Switchgear (GIS)

Ang TaiLi Electric 24kV semi-insulated switchgear (mula rito ay tinutukoy bilang "ito switchgear") ay isang compact, SF₆-insulated metal-enclosed switchgear na idinisenyo para sa 24kV medium-voltage power distribution system. Ang switchgear na ito ay na-rate sa 24kV, 630A, at 50/60Hz, at

ginawa sa mahigpit na pagsunod sa mga pamantayan ng GB at IEC. Ang switchgear na ito ay angkop para sa mga pangunahing yunit ng singsing, pangalawang substation, mga pasilidad na pang-industriya, mga gusaling pangkomersyo, at mga proyektong nababagong enerhiya.

Mga Pangunahing Tampok

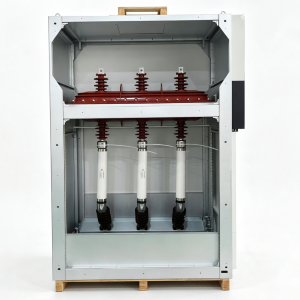

• Fully Sealed Stainless Steel Tank – Ang TaiLi Electric 24kV semi-insulated switchgear ay may kasamang ganap na selyadong stainless steel na tangke na gawa sa 3–5mm makapal na stainless steel plate, hinangin ng mga robotic welding machine upang matiyak ang minimal na deformation at mahusay na gas-tightness. Ang lahat ng mga live na bahagi at switching device ng TaiLi Electric 24kV semi-insulated switchgear ay nakapaloob sa loob ng tangke na ito, na puno ng SF₆ gas bilang parehong insulating at arc-quenching medium. Tinitiyak ng disenyong ito na ang TaiLi Electric 24kV semi-insulated switchgear ay nananatiling hindi naaapektuhan ng mga panlabas na kondisyon sa kapaligiran tulad ng halumigmig, alikabok, at kontaminasyon.
• Mataas na Antas ng Proteksyon – Ang sealed tank ng TaiLi Electric 24kV semi-insulated switchgear ay nakakamit ng proteksyon rating na IP67, na nagpapahintulot sa switchgear na ito na gumana nang mapagkakatiwalaan kahit na sa ilalim ng pansamantalang mga kondisyon ng paglulubog sa tubig. Ang panlabas na enclosure ng TaiLi Electric 24kV semi-insulated switchgear ay may rating na IP4X.
• Three-Position Load Break Switch – Ang TaiLi Electric 24kV semi-insulated switchgear ay nilagyan ng three-position load break switch (sarado/bukas/earthed) na hinangin sa loob ng SF₆-filled stainless steel tank. Ang mekanismo ng switch ng TaiLi Electric 24kV semi-insulated switchgear ay nagtatampok ng mga corrosion-resistant na materyales at self-lubricating bearings, na tinitiyak ang mababang pagsisikap sa pagpapatakbo, mataas na pagiging maaasahan, at pinahabang buhay ng serbisyo.
• Modular at Extensible na Disenyo – Gumagamit ang TaiLi Electric 24kV semi-insulated switchgear ng modular unit configuration na nagbibigay-daan sa flexible na kumbinasyon at pagpapalawak nang hindi nangangailangan ng paghawak ng gas sa panahon ng assembly. Ang TaiLi Electric 24kV semi-insulated switchgear ay available sa parehong fixed at extensible na mga configuration, na tumutugma sa iba't ibang substation na kinakailangan para sa mga compact switchgear solution.
• Comprehensive Mechanical Interlocking – Ang TaiLi Electric 24kV semi-insulated switchgear ay nagtatampok ng kumpletong five-prevention mechanical interlocking system na pumipigil sa mga error sa pagpapatakbo at sinisiguro ang kaligtasan ng mga tauhan.
• Smart-Ready – Ang TaiLi Electric 24kV semi-insulated switchgear ay maaaring nilagyan ng mga motorized na mekanismo, mga transformer ng boltahe, at distribution automation terminal units upang paganahin ang malayuang pagsubaybay at mga kakayahan sa pagkontrol.

Teknikal na Pagtutukoy

Mga aplikasyon

Ang TaiLi Electric 24kV semi-insulated switchgear ay malawakang ginagamit sa maraming sektor ng industriya ng kuryente:

• Mga Pangunahing Yunit ng Ring – Bilang pangunahing bahagi sa 24kV ring network para sa urban at rural na pamamahagi ng kuryente.
• Mga Pangalawang Substation – Para sa mga compact, walang maintenance na switchgear na solusyon sa maliit hanggang katamtamang laki ng mga substation.
• Mga Pasilidad na Pang-industriya – Pamamahagi ng kuryente sa mga pabrika, minahan, at mga planta ng pagmamanupaktura.
• Mga Komersyal na Gusali – Para sa mga shopping center, ospital, lugar ng palakasan, at matataas na gusali.
• Imprastraktura – Mga paliparan, metro system, riles, at lagusan.
• Renewable Energy – Wind farm at photovoltaic plants.
• Mga Pad-Mounted at Underground Substation – Angkop para sa mga panlabas na enclosure o semi-underground na installation.

FAQ

Q1: Ano ang karaniwang SF₆ gas leakage rate ng switchgear na ito?

A: Ang taunang rate ng pagtagas ng SF₆ ng TaiLi Electric 24kV semi-insulated switchgear ay ≤0.1%. Ang selyadong tangke ay hinangin ng mga robotic welding machine upang matiyak ang mahusay na gas-tightness, at ginagarantiyahan ng disenyo na walang pagtagas sa loob ng higit sa 30 taon.

Q2: Ano ang dapat kong gawin kung bumaba ang presyon ng SF₆ o may nakitang pagtagas ng gas?

A: Kung ang monitor ng density ng SF₆ ay nagpapahiwatig ng mababang presyon o na-trigger ang isang alarma, agad na ihinto ang operasyon, tukuyin ang pinagmulan ng pagtagas, ayusin ang leak point, at punan muli ang switchgear ng SF₆ gas sa tinukoy na presyon. Ang mga regular na inspeksyon ng gas pressure gauge at density relay ay inirerekomenda.

Q3: Nangangailangan ba ng regular na maintenance ang switchgear na ito?

A: Hindi. Ang TaiLi Electric 24kV semi-insulated switchgear ay idinisenyo bilang isang produkto na walang maintenance. Pinipigilan ng ganap na selyadong tangke ng hindi kinakalawang na asero ang pakikipag-ugnayan sa pagitan ng insulating gas at ng panlabas na kapaligiran, na inaalis ang pangangailangan para sa mga pana-panahong inspeksyon, gas sampling, o pagbabagong-buhay sa buong buhay ng serbisyo ng produkto.
