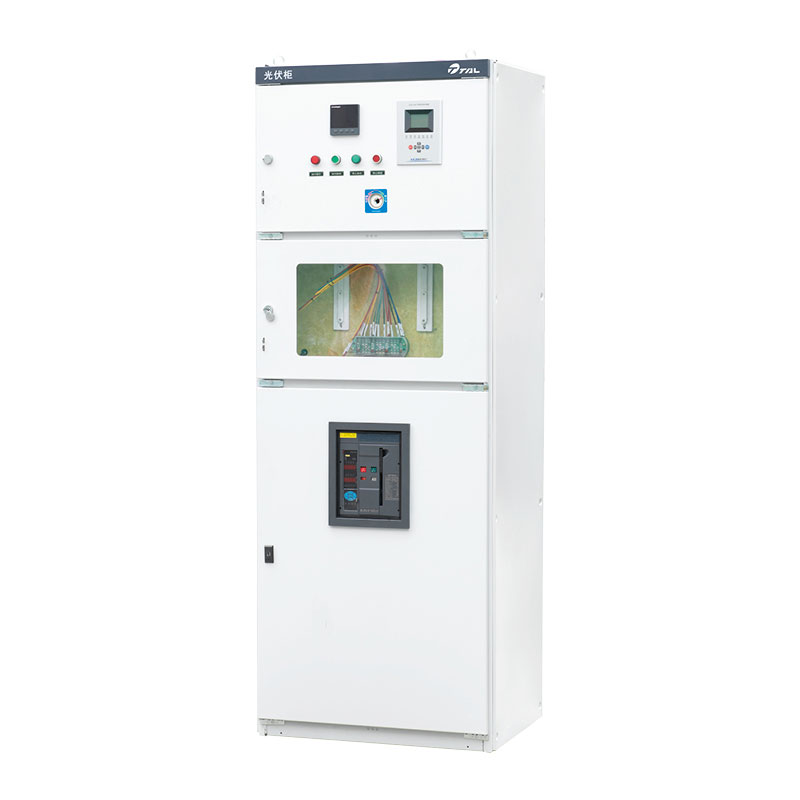

Mababang Boltahe na Cabinet na Nakakonekta sa Photovoltaic Grid

Kinokolekta ng photovoltaic grid-connected low voltage cabinet na ibinigay ng pabrika ng Taili ang output ng elektrikal na enerhiya ng photovoltaic inverter at responsable para sa ligtas na pagpapadala nito sa mga load at sa power grid. Kasabay nito, mayroon itong komprehensibong proteksyon, pagsubaybay at pag-iskedyul ng mga function.

Pangunahing pag-andar

Ang photovoltaic grid-connected low-voltage cabinet ay hindi nangangahulugang isang simpleng "kahon ng koneksyon". Ito ay gumaganap ng sumusunod na mga pangunahing pag-andar:

1. Pagkolekta at pamamahagi ng kuryente

· Koleksyon: Pagsamahin ang alternating current na output mula sa maraming photovoltaic inverters sa isa o ilang pangunahing mga circuit upang mapahusay ang kahusayan ng paghahatid.

· Pamamahagi: Makatwirang ilaan ang nakolektang kapangyarihan sa mga lokal na load (para sa sariling paggamit ng mga user) at ilipat ang natitirang kapangyarihan sa grid.

2. Grid connection point

· Ito ang legal na demarcation point sa pagitan ng photovoltaic system at ng grid. Karaniwang nangangailangan ang mga kumpanya ng grid pagsukat at pagsubaybay sa puntong ito upang matiyak na ang photovoltaic system ay walang masamang epekto sa grid.

3. Comprehensive proteksyon function

· Overload at short-circuit na proteksyon: Gumamit ng mga circuit breaker upang maiwasan ang sobrang agos mula sa pagkasira ng kagamitan o nagdudulot ng sunog.

· Proteksyon laban sa reverse current (kung kinakailangan): Kapag lumampas ang power generation sa pagkonsumo ng kuryente, pigilan ang kapangyarihan na maibalik sa upper-level na transpormer (sa ilang mga aplikasyon ay ipinagbabawal).

· Proteksyon ng anti-islanding effect: Ito ang pangunahing function ng kaligtasan ng grid-connected system. Kapag ang grid ay naka-off, kinakailangan na mabilis na idiskonekta ang photovoltaic system mula sa grid upang maiwasan ang photovoltaic kapangyarihan mula sa pagpapadala sa mga power-off na linya, na nanganganib sa kaligtasan ng mga tauhan ng pagpapanatili ng power grid. Kahit na ang inverter mismo ay may ganitong function, ang distribution cabinet ay karaniwang ginagamit bilang isang backup na proteksyon.

· Over/under voltage, over/under frequency protection: Subaybayan ang mga parameter ng grid. Kapag may nakitang anomalya, kumilos kaagad upang protektahan ang kagamitan at ang grid.

· Proteksyon ng surge: Pigilan ang mga overvoltage shock tulad ng mga tama ng kidlat na makapinsala sa mga mamahaling inverter at iba pang kagamitan.

4. Pagsubaybay at pagsukat

· Mga matalinong metro: Mag-install ng mga bidirectional na metro upang tumpak na masukat ang kapangyarihan na nabuo ng mga photovoltaics, ang kapangyarihan pinapakain sa grid, at ang kapangyarihan na nakuha mula sa grid. Ito ang batayan para sa pagbabayad ng singil sa kuryente.

· Mga aparato sa pagsubaybay: Subaybayan ang mga parameter tulad ng boltahe, kasalukuyang, kapangyarihan, power generation, power factor sa tunay oras sa pamamagitan ng kasalukuyang/boltahe na mga transformer, power meter, atbp.

5. Paglipat at kontrol

· Magbigay ng mga disconnect switch, contactor, atbp., upang mapadali ang manu-mano o awtomatikong koneksyon at pagdiskonekta pagpapatakbo, pagpapadali sa pagpapanatili at pagkumpuni ng kagamitan.

Mangyaring ibigay ang sumusunod na impormasyon, at makakapag-alok kami ng mas mahusay na mga serbisyo.

Upang mapadali ang mas mahusay na komunikasyon at para sa tumpak na pag-order, mangyaring bigyan kami ng single-line diagram ng iyong photovoltaic system.
