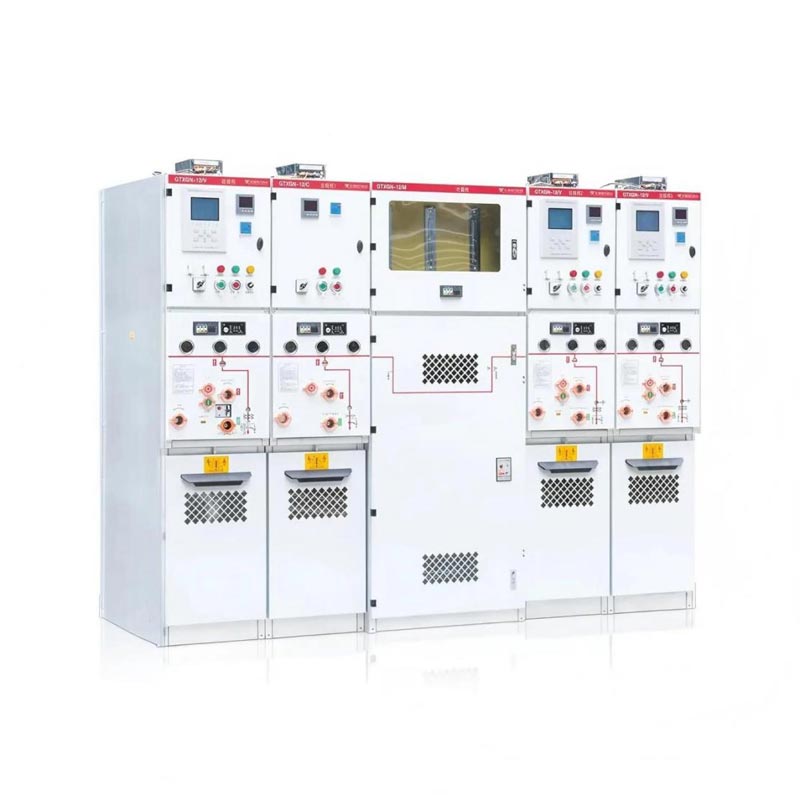

12kV Metal Solid Insulated Switchgear

Pinagsasama ng 12kV metal solid insulated switchgear ang mga pakinabang ng panloob at solidong pagkakabukod:

1. Ganap na insulated at selyadong: Lahat ng high-voltage na live na bahagi ay sakop ng isang solidong layer ng insulation, na hindi apektado ng alikabok, moisture, condensation, maliliit na hayop, atbp. Ito ay may mataas na pagiging maaasahan.

2. Miniaturization at compactness: Ang dielectric constant ng solid insulation materials ay mas mataas kaysa doon ng hangin, kaya ang distansya ng pagkakabukod sa pagitan ng mga live na bahagi ay maaaring makabuluhang paikliin sa ilalim ng parehong antas ng boltahe. Samakatuwid, ang kagamitan ay napakaliit sa laki, na nagse-save ng espasyo sa sahig, na mahalaga para sa mga panloob na silid ng pamamahagi na may limitadong espasyo.

3. Magiliw sa kapaligiran: Ito ay ganap na nag-aalis ng SF₆ gas, inaalis ang panganib ng greenhouse effect, at ang ginustong kagamitan para sa green power grids.

4. Mataas na kaligtasan: Dahil ang mga high-voltage na bahagi ay ganap na naka-insulated, kahit na bukas ang pinto ng cabinet, ang hindi direktang hahawakan ng operator ang mga live na bahagi, na tinitiyak ang mahusay na personal na kaligtasan.

5. Maintenance-free: Ang mga panloob na switch at iba pang mga bahagi ay pinatibay sa epoxy resin, nang walang anumang pangangailangan para sa lubricated na gumagalaw na bahagi, nakakamit ng panghabambuhay na maintenance-free, nakakabawas ng mga gastos sa pagpapatakbo at pagpapanatili at workload.

6. Flexible na pag-install: Maliit sa laki at magaan ang timbang, ito ay maginhawa para sa transportasyon, pag-install at pag-aayos sa loob ng bahay. Pinapadali din ng modular na disenyo ang pagpapalawak sa hinaharap.

Saan maaaring gamitin ang switchgear na ito?

Ang 12kV metal solid insulated switchgear ay malawakang ginagamit sa mga lugar ng pamamahagi ng kuryente na nangangailangan ng kaligtasan, pagiging maaasahan at pagtitipid ng espasyo:

· Mga komersyal na gusali: Underground power distribution room ng mga gusali ng opisina, shopping center, at hotel.

· Mga lugar ng tirahan: Mga sentro ng pamamahagi ng kuryente sa gitna ng mga pamayanan ng tirahan.

· Mga negosyong pang-industriya: Mga substation ng workshop sa loob ng mga pabrika.

· Mga pampublikong pasilidad: Mga sistema ng pamamahagi ng kuryente ng mga istasyon ng subway, mga terminal ng paliparan, mga ospital, paaralan, atbp.

· Mga sentro ng data: Sa mga sitwasyon kung saan kinakailangan ang mataas na pagiging maaasahan ng power supply at mataas na rate ng paggamit ng espasyo.

· Bagong larangan ng enerhiya: Indoor na mga istasyon ng step-up para sa mga proyektong photovoltaic/wind power.

Standard na detalye ng metal solid insulated switchgear

1. Na-rate na boltahe: 12 kV

2. Rated kasalukuyang: 630A / 1250A

3. Na-rate na dalas: 50/60Hz

4. Temperatura sa paligid: Panloob na -25 ℃ hanggang 40 ℃; Panlabas: -35 ℃ hanggang 40 ℃

5. Altitude: Nalalapat ang pamantayan sa mga lugar na hanggang 1000 metro. Para sa mga altitude na higit sa 1000 metro, kapasidad ang pagbabawas ay dapat ipatupad alinsunod sa pamantayan.

6. Relatibong halumigmig: Pang-araw-araw na average ≤ 95% Buwanang average ≤ 90%

7. Klase ng proteksyon: IP4X (IP67)

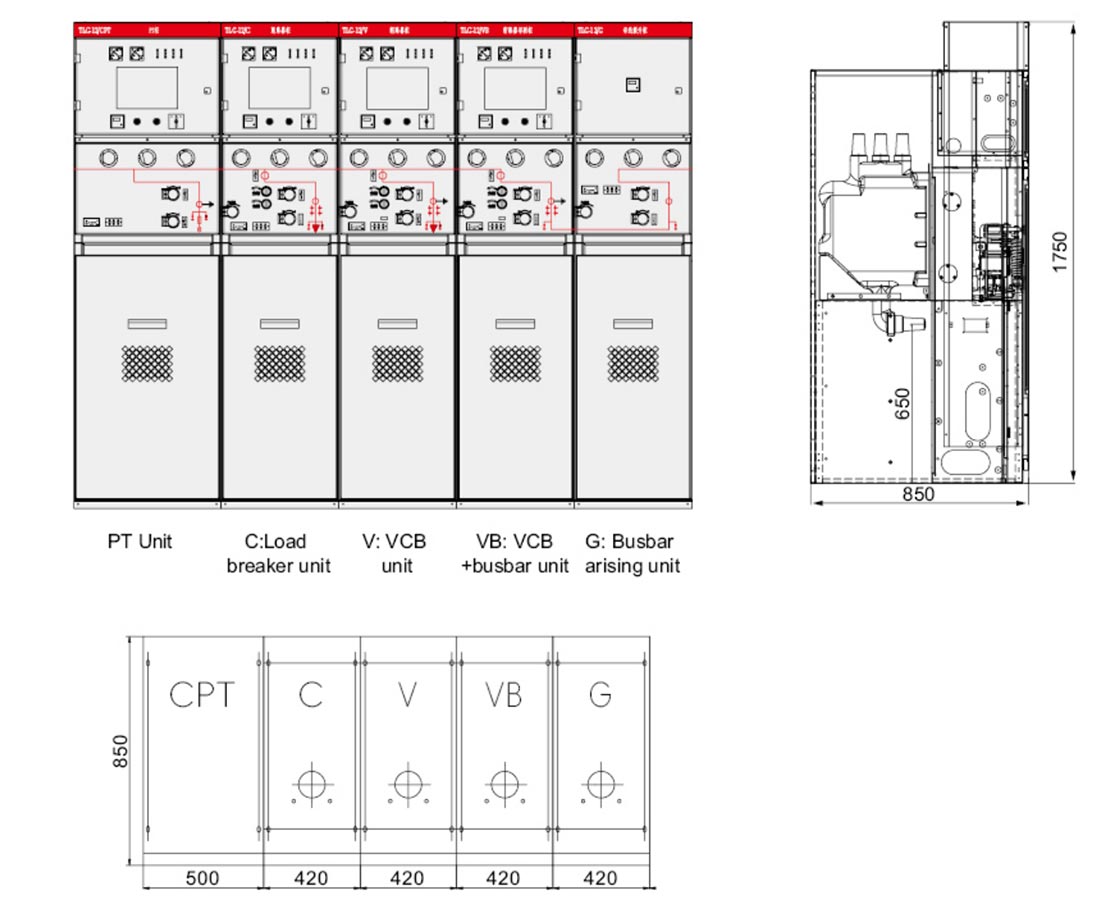

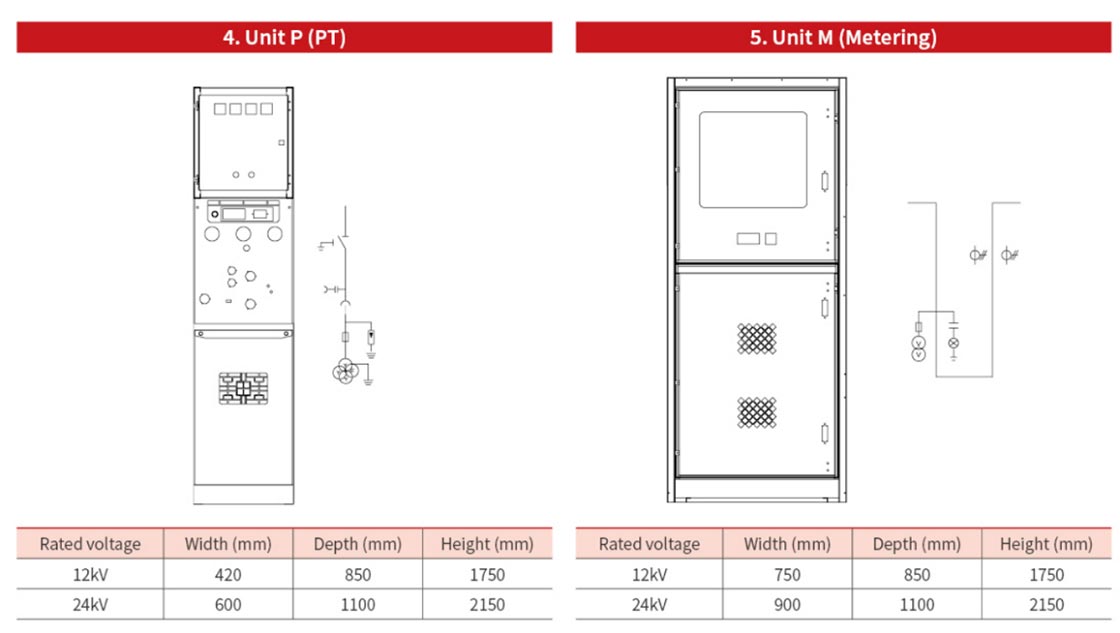

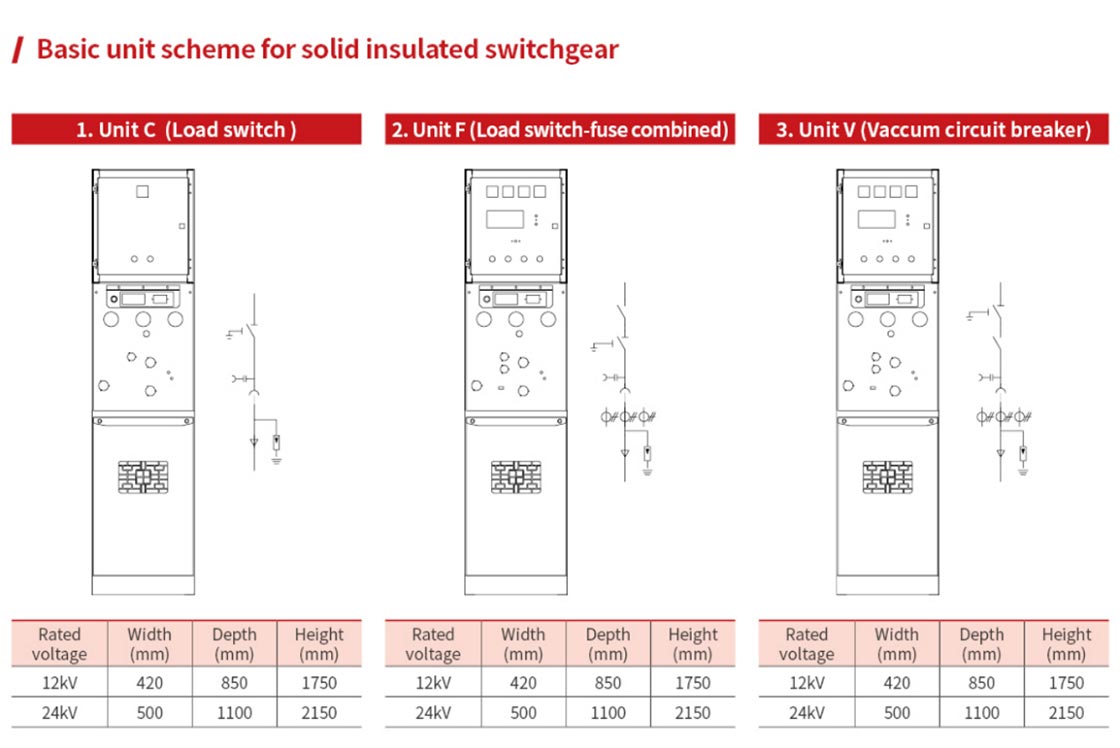

Pagguhit at sukat

Mangyaring ibigay ang sumusunod na impormasyon, at makakapag-alok kami ng mas mahusay na mga serbisyo.
